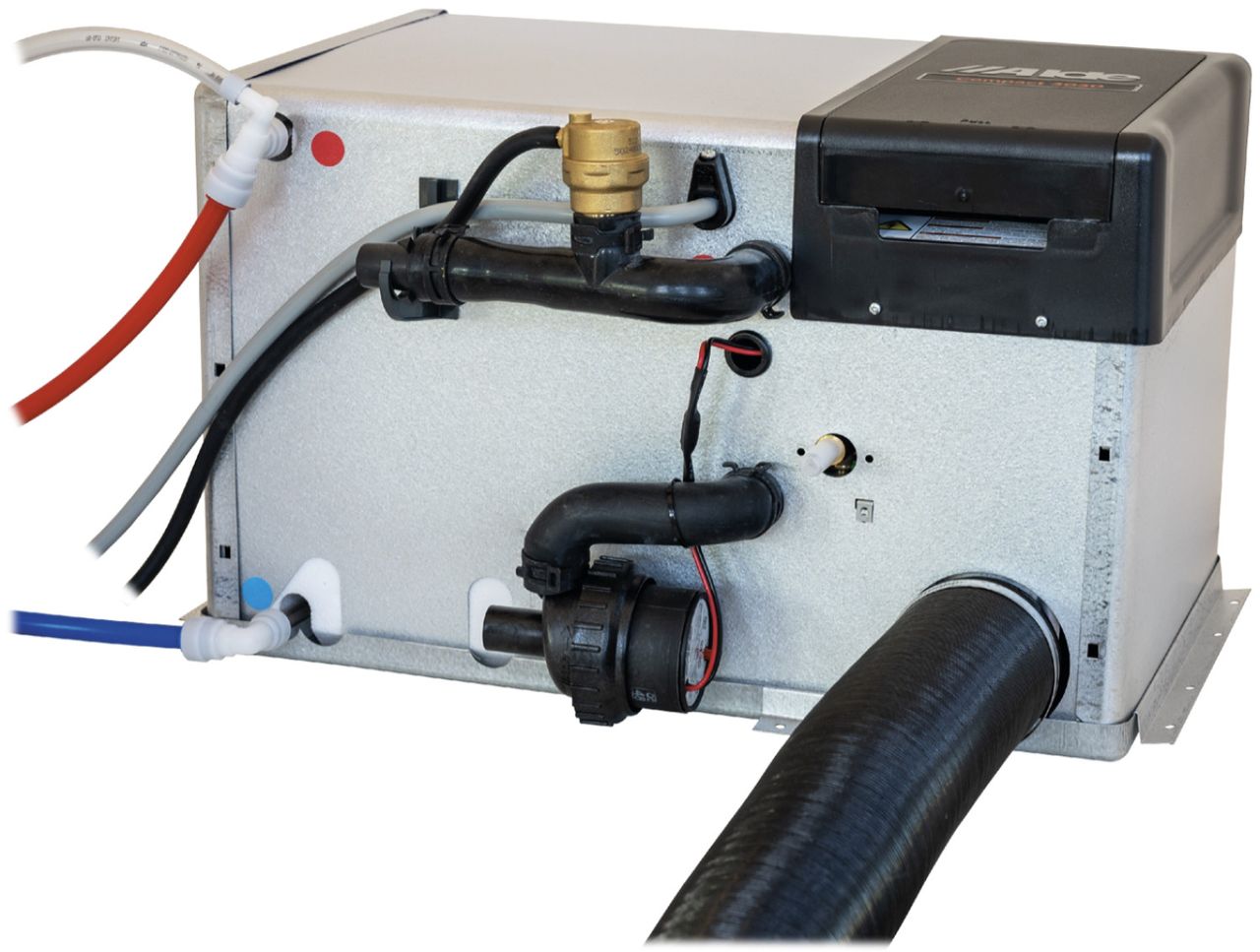

Alde Compact 3030 Komplett mit Wandkamin

mit vormontierten Entlüftungssatz und Umwälzpumpe sowie Wasseranschlüsse

Komplette Heizung mit Zubehör für die Wandkamin Montage

Neues Modell Alde Compact 3030 mit noch mehr Heiz- und Warmwasserkomfort

• Optionales 2-Zonen-System (Ergänzung durch Zusatzbaugruppen, damit mehrere Umwälzpumpen geregelt werden können).
• Um 20 % größerer Warmwasserbereiter - jetzt 10 Liter.
• Einfachere und modernere Benutzeroberfläche des Bedienfeldes.
• Upgrade der Alde Intelligent Climate Technology (ICT).

Vorteile des 2-Zonen-Systems.
Mit einem 2-Zonen-System kann beispielsweise der Schlafbereich auf
eine niedrigere Temperatur eingestellt werden, während im Küchen-/
Sitzbereich eine höhere Temperatur herrscht. Dies ist perfekt für
viele der heutigen Wohnwagen und Wohnmobile, bei denen der
Schlafbereich sorgfältig von der Küche/Sitzecke abgetrennt ist.
Dadurch erhöht sich nicht nur der allgemeine Komfort, sondern man
spart auch Energie (LPG oder Strom). Das System wird mit separaten
Konvektorkreisen für jede Zone installiert, in denen die Temperatur
jeweils individuell eingestellt werden kann.

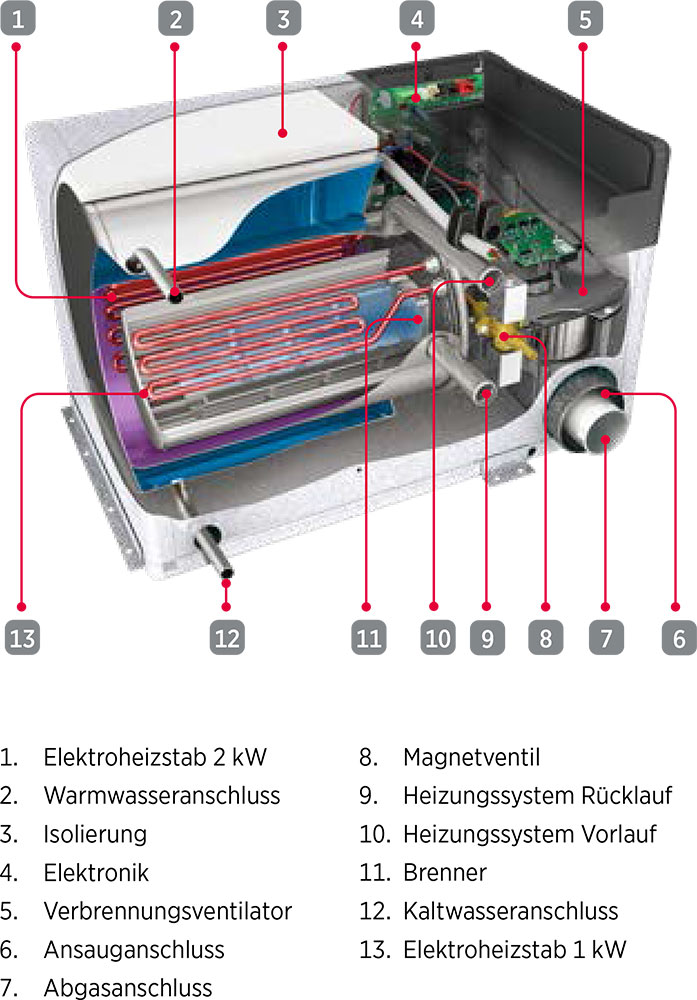

Aufbau des Heizkessels

Die Alde Compact 3030/3030 Plus besteht aus drei exzentrisch
montierten Rohren (Wärmetauscher, Wassermantel für das
Heizsystem und Wassermantel für Warmwasser ganz außen).
Die beiden äußeren Rohre mit Endstücken und Anschlüssen sind in
Edelstahl ausgeführt, während der Wärmetauscher aus Aluminium
gefertigt ist.
Der Wärmetauscher ist in zwei halbkreisförmige Segmente unterteilt.
In der oberen Hälfte, dem Verbrennungsraum, sitzt der Brenner.
Durch die untere Hälfte werden die Rauchgase hinausgeführt.
Seitlich am Wärmetauscher ist das Brennergehäuse angebracht.
Es besteht aus Brennergebläse, Brenner, Magnetventil und
Zuluft- bzw. Abgasanschluss.
Der Wassermantel des Heizsystems ist mit zwei 230-V-Elektropatronen
ausgestattet.

Artikelnummer: 30309091W / 3030 9091W

Lieferumfang:

Heizung (3030 9039) bestehend aus:
-Heizung (3030 9090)
-Entlüftungssatz
-Umwälzpumpe
-Winkel 10 mm (3010 475)
-Winkel mit Belüftung 10 mm (3010 471)

weiterer Lieferumfang:

Kesselhöhe     310 mm
Kesseltiefe     340 mm
Kessellänge     510 mm
Gewicht ohne Flüssigkeit     13,2 kg
Leistungsstufe 1     3,3 kW / 3.8 kW
- Verbrauch     245 g/h / 275 g/h
Leistungsstufe 2     5,5 kW / 6,4 kW
- Verbrauch     405 g/h / 460 g/h
Druck     I3+(28-30/37)  I3B/P(30)  I3B/P(37)
Volumen an Flüssigkeit für Heizkörper     3,5 Liter
Max. Wasserdruck Heizkörper     0,05 MPa (0,5 bar)
Volumen an Flüssigkeit für Warmwasserbereitung     10 Liter
Max. Wasserdruck Warmwasserbereitung     0,3 MPa (3,0 bar)
Systemtemperatur     85 °C.
Heizelement 230 - 240 V~     3150 - 3430 W
Stromaufnahme 12 V DC     1,9 amp (max)
