Simarine Shunt SC503 500A für PICO Batteriemonitor - Kombi-Nebenwiderstand

SC303 und SC503 sind innovative Kombinationen aus hohe Ampere-Shunts und Tankfüllstandsmodulen. Der Hauptunterschied zwischen ihnen ist die Dauerstromgrenze, für die sie geeignet sind, nämlich 300 Ampere für den SC303 und 500 Ampere für den SC503.

Artikelnummer fp-shunt-500
Gewicht: 0 g
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMjA0NzBkZmRiN2Q2MzYzNzEzNzgwOTVjZGU2ZGJkN2ZiZDY5NTIwYmIyNzYwZDMyY2RjOWM0Y2JiZDcwMzRkYnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMjFUMTU6NTk6MDMuNjcxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU52eTQ5Y3NONHlITDRlYmdqRGlZMGx2enJ4Tmg3Vmt4QV82REdYTTgtSXZTcFBVeHF4R0hDc1pacXVGakxnUEliUEkwOUJ0ZHo2T1REWWJzNXltaEtFc2tMb213In19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMjA0NzBkZmRiN2Q2MzYzNzEzNzgwOTVjZGU2ZGJkN2ZiZDY5NTIwYmIyNzYwZDMyY2RjOWM0Y2JiZDcwMzRkYnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMjFUMTU6NTk6MDMuNjcxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU52eTQ5Y3NONHlITDRlYmdqRGlZMGx2enJ4Tmg3Vmt4QV82REdYTTgtSXZTcFBVeHF4R0hDc1pacXVGakxnUEliUEkwOUJ0ZHo2T1REWWJzNXltaEtFc2tMb213In19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('673f5adfcaf82', 'paypal', 'paypal', 'pill', 'gold'); }); } else { renderPayPalButtons('673f5adfcaf82', 'paypal', 'paypal', 'pill', 'gold'); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMjA0NzBkZmRiN2Q2MzYzNzEzNzgwOTVjZGU2ZGJkN2ZiZDY5NTIwYmIyNzYwZDMyY2RjOWM0Y2JiZDcwMzRkYnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMjFUMTU6NTk6MDMuNjcxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU52eTQ5Y3NONHlITDRlYmdqRGlZMGx2enJ4Tmg3Vmt4QV82REdYTTgtSXZTcFBVeHF4R0hDc1pacXVGakxnUEliUEkwOUJ0ZHo2T1REWWJzNXltaEtFc2tMb213In19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/hf4jsia4b11a/plugin/1/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMjA0NzBkZmRiN2Q2MzYzNzEzNzgwOTVjZGU2ZGJkN2ZiZDY5NTIwYmIyNzYwZDMyY2RjOWM0Y2JiZDcwMzRkYnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMTEtMjFUMTU6NTk6MDMuNjcxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU52eTQ5Y3NONHlITDRlYmdqRGlZMGx2enJ4Tmg3Vmt4QV82REdYTTgtSXZTcFBVeHF4R0hDc1pacXVGakxnUEliUEkwOUJ0ZHo2T1REWWJzNXltaEtFc2tMb213In19"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "48U48AVBE2M3G"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); }
* inkl. ges. MwSt. zzgl. Versandkosten
** gilt für Lieferungen innerhalb Deutschlands, Lieferzeiten für andere Länder entnehmen Sie bitte der Schaltfläche mit den Versandinformationen.

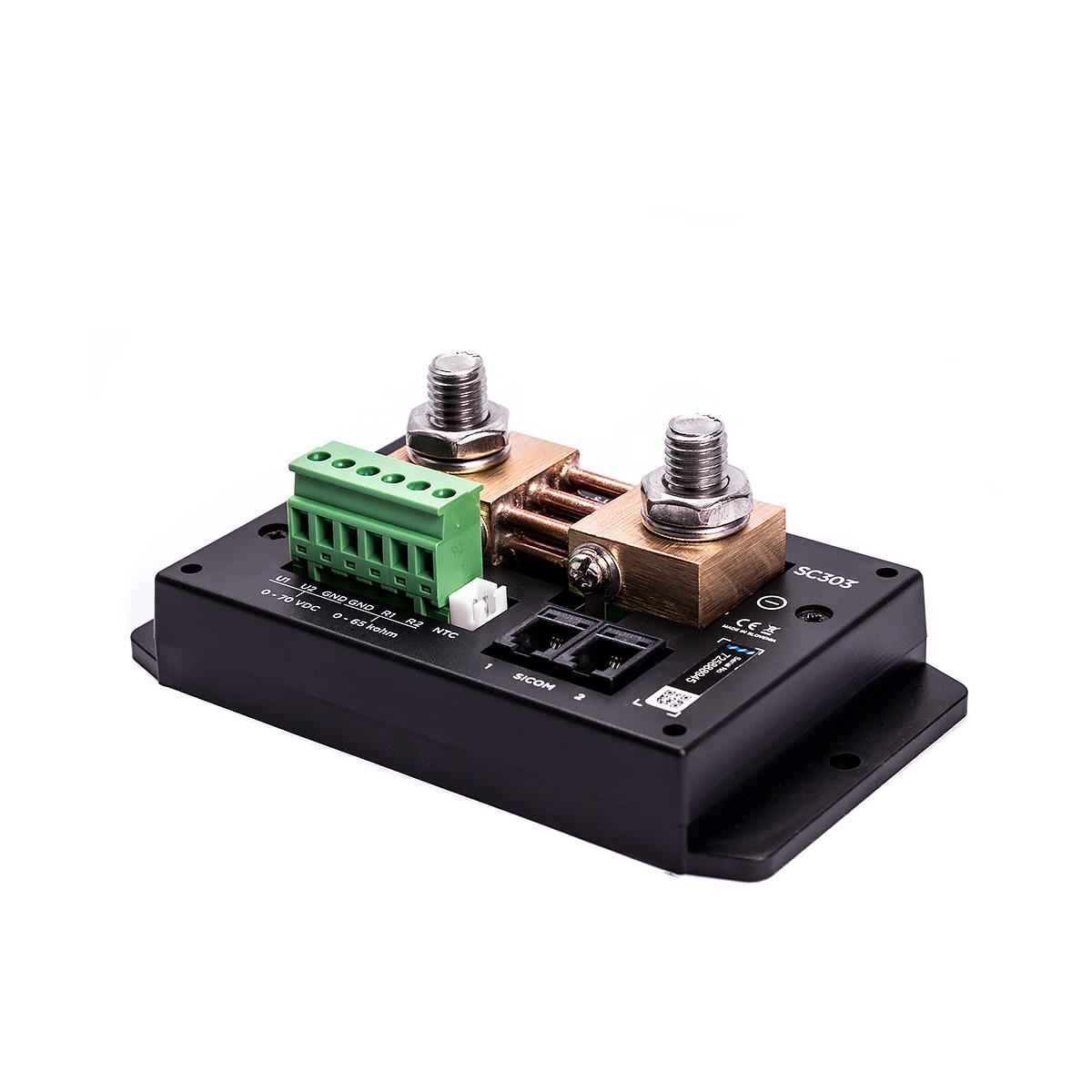

Simarine Shunt SC503 500A für PICO Batteriemonitor - Kombi-Nebenwiderstand

SC303 und SC503 sind innovative Kombinationen aus Hochampere-Shunt und Modul für den Tankfüllstand. Ihr Hauptzweck besteht darin, eine vollständige Überwachung der Batterien zu ermöglichen, indem sie Ihnen den kompletten Ladezustand einer Batterie oder Batteriebank, den Strom- und Spannungswert sowie die Temperatur des Batteriefachs anzeigen.

Mit zusätzlichen Eingängen am Modul selbst kann es auch zur Überwachung zusätzlicher Spannungs- oder Widerstandssensoren dienen, wie z.B. Tankfüllstandssensoren. Der Hochampere-Shunt kann auch wie folgt zur Messung verwendet werden:

– Stromverbrauch von Starkverbrauchern (Wechselrichter, Bug- und Heckstrahlruder, Ankerwinden)
– Strom von Generatoren (Landstrom-Ladegeräte und Sonnenkollektoren)

Der Hauptunterschied zwischen den beiden Shunts ist die zulässige Dauerstromgrenze, nämlich 300 Ampere für den SC303 und 500 Ampere für den SC503.

Sie haben:

– 2 Spannungseingänge bis zu 75,0 V.
– 2 Widerstandseingänge (für die Temperatur beim SC503, für den Tankfüllstand oder die Temperatur beim SC303).
– 1 Buchse für einen Temperatursensor mit JST-Stecker.
– 1 Stromsensor bis zu 500 A

Technische Daten:

  • Spannungsbereich: 6 - 35 V
  • Temperaturbereich: -20 – +70 °C
  • Leistungsaufnahme bei 12 V: 1,2 mA
  • Strommesskanäle: 4
  • Strommessbereich: 0,01 – 700 A, 100 ms
  • Max. Dauerstrom: 500 A
  • Max. Spitzenstrom: 1000 A (<1 min)
  • Max. Spitzenstrom: 700 A (<5 min)
  • Max .Spannungsabfall bei 300 A: 50 mV
  • Max. Spannung an den Anschlüssen: 35 V
  • Spannungseingänge: 0 - 75 V, 100 ms
  • Widerstandseingänge: 0 Ohm - 65 kOhm
